Les robinets des bouteilles de gaz sont conçus en fonction des propriétés du gaz qu'ils contrôlent, de la structure de la bouteille et des conditions d'utilisation. Même si de nombreuses vannes peuvent se ressembler, elles ne sont pas automatiquement interchangeables.
Les vannes des bouteilles d'oxygène gazeux se distinguent par leurs caractéristiques spécialisées de sécurité et de contrôle, ce qui les rend essentielles pour les applications médicales et industrielles. L'oxygène favorise la combustion, fonctionne dans des cylindres à haute pression et nécessite un contrôle minutieux de la contamination, de l'étanchéité et du débit de gaz.
Les vannes utilisées pour l'azote, l'argon, l'hélium, le dioxyde de carbone et d'autres gaz peuvent avoir des exigences différentes en matière de matériaux, de pression, de connexion et de sécurité. Comprendre ces différences aide les fournisseurs de gaz, les prestataires de soins de santé, les fabricants et les équipes de maintenance à sélectionner la vanne appropriée pour chaque application.

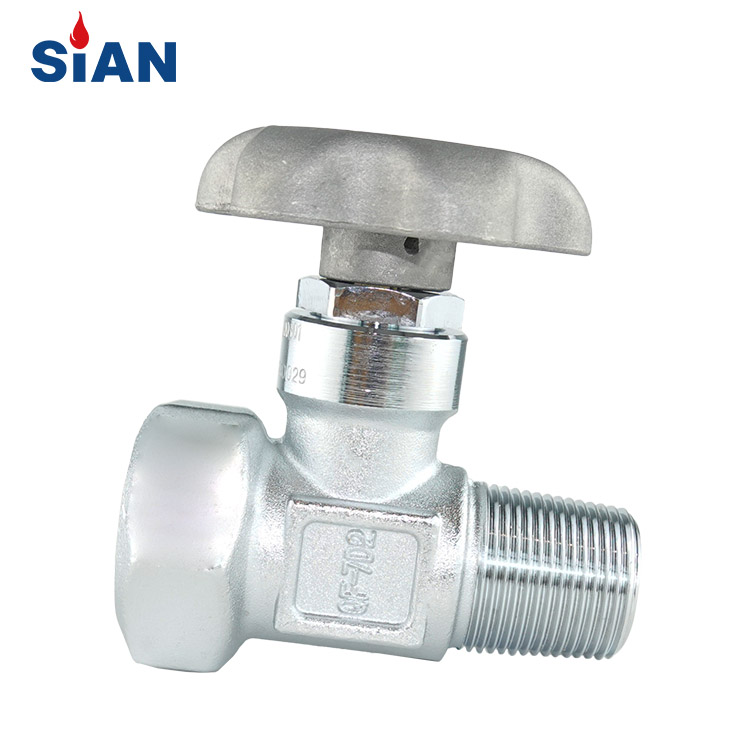

Vanne de bouteille d'oxygène SiAN QF-7D2. Voir le page produit officielle pour les spécifications spécifiques au modèle.
Pourquoi les vannes à oxygène nécessitent une attention particulière
L'oxygène n'est pas inflammable en soi, mais il favorise fortement la combustion. Les matériaux qui peuvent être acceptables dans le service du gaz ordinaire peuvent devenir dangereux s'ils contiennent de l'huile, de la graisse, des résidus organiques ou d'autres contaminants lorsqu'ils sont exposés à de l'oxygène sous pression.
Pour cette raison, la sélection d’une valve à oxygène ne se limite pas à vérifier si la valve peut résister à la pression. La vanne doit également être adaptée au service d'oxygène, correctement nettoyée, correctement scellée et compatible avec la bouteille et l'équipement en aval.
Les exigences peuvent également différer entre l’oxygène industriel et l’oxygène médical. Les systèmes industriels peuvent être utilisés pour la découpe, le soudage, le traitement des métaux ou les travaux de laboratoire, tandis que les systèmes médicaux peuvent nécessiter des contrôles supplémentaires liés à la propreté, à la sécurité des patients, à la régulation du débit et à la compatibilité des équipements de santé.
Composition des matériaux et compatibilité avec l'oxygène
Le choix des matériaux constitue l’une des différences les plus importantes entre les vannes des bouteilles d’oxygène et les vannes utilisées pour d’autres gaz. Les vannes à oxygène utilisent généralement du laiton ou de l'acier inoxydable compatible avec l'oxygène, selon la conception et l'application du produit. L'alliage, l'état de surface, les composants d'étanchéité et le processus de fabrication doivent être évalués ensemble.
La question clé n’est pas simplement de savoir si un matériau est solide ou résistant à la corrosion. Il doit également fonctionner en toute sécurité en service d’oxygène sous pression et éviter de créer des risques d’inflammation inutiles. Les composants doivent être exempts d'huile, de graisse et d'autres substances susceptibles de réagir dans un environnement enrichi en oxygène.
Les vannes pour gaz inertes tels que l'azote, l'argon ou l'hélium peuvent utiliser du laiton, de l'acier inoxydable, de l'aluminium ou d'autres matériaux appropriés. Cependant, l'adéquation du matériau dépend toujours du gaz, de la pression, de la température, de la pureté et de l'utilisation prévue. Un matériau adapté à un service de gaz ne devrait pas automatiquement être approuvé pour l’oxygène.
Pression nominale et compatibilité des cylindres
Les bouteilles d’oxygène sont généralement remplies et stockées à haute pression, la valve doit donc correspondre à la pression de service nominale de la bouteille. La valeur exacte varie en fonction de la bouteille, du modèle de vanne, des exigences du marché et de la norme technique applicable.
Les pages officielles des produits d'oxygène de SiAN fournissent des informations spécifiques au modèle. Par exemple, le modèle QF-7D2 08-857-712 est répertorié pour le service O₂/Air/N₂ avec une pression de service de 15 MPa, un filetage d'entrée PZ27.8 et un raccord de sortie G5/8-INT. Ces spécifications s'appliquent uniquement à ce modèle.
D'autres vannes de bouteilles de gaz peuvent avoir des pressions nominales et des configurations de connexion différentes. Une vanne à azote ou à argon peut être conçue pour une plage de pression similaire, mais cela ne la rend pas automatiquement adaptée à l'oxygène. Le service de gaz et la documentation technique doivent être vérifiés avant le remplacement.
La pression nominale doit également être distinguée de la pression de refoulement. Le robinet de la bouteille contrôle l'accès au gaz stocké, tandis qu'un régulateur de pression réduit normalement la pression au niveau requis par un équipement médical ou un processus industriel.
Contrôle de la pression résiduelle et de la contamination
Certaines vannes de bouteilles d'oxygène sont équipées d'une fonction de pression résiduelle. Une soupape de pression résiduelle, ou RPV, permet de maintenir une pression positive à l'intérieur du cylindre après utilisation. Cela peut réduire le risque que de l'air, de l'humidité et des contaminants externes pénètrent dans le cylindre lorsque la pression chute.
Un RPV n'est pas inclus dans chaque vanne à oxygène, et sa conception et ses performances dépendent du modèle spécifique. Il doit donc être traité comme une caractéristique spécifique au modèle plutôt que comme une fonction standard de toutes les vannes des bouteilles d'oxygène.
Même lorsqu'un RPV est utilisé, une manipulation correcte reste essentielle. La sortie de la vanne doit être protégée de la saleté et de l'humidité, et le cylindre ne doit pas être ouvert ou modifié par du personnel non qualifié.

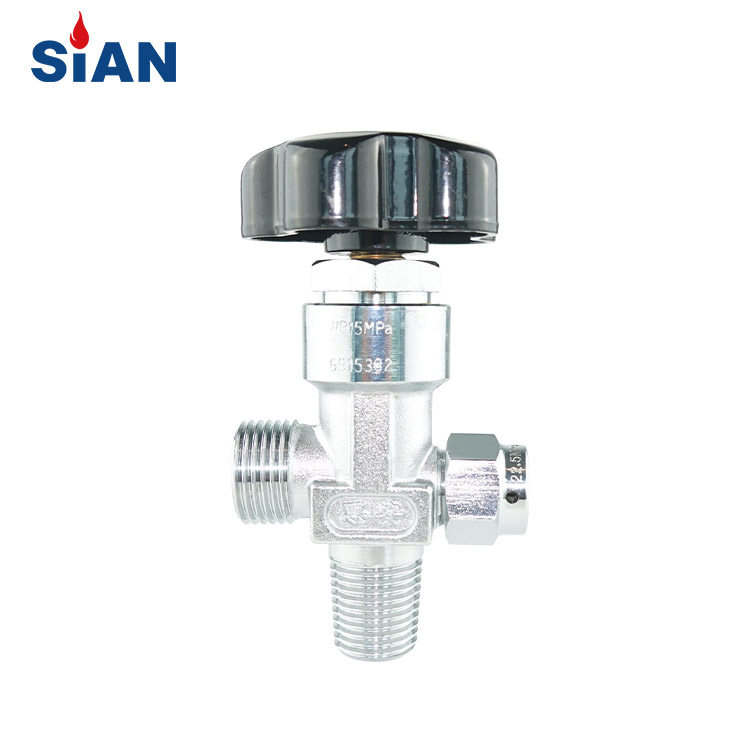

Vanne de bouteille d'oxygène à diaphragme SiAN QF-21A. Ses spécifications de pression, de raccordement et de sécurité sont indiquées sur le page produit officielle.
Contrôle de flux dans les systèmes médicaux et industriels
Les vannes des bouteilles d'oxygène gazeux sont chargées d'ouvrir, de fermer et d'isoler l'alimentation en gaz. Une distribution précise est normalement obtenue par le régulateur, le débitmètre, la vanne à pointeau ou l'équipement de contrôle des gaz médicaux connecté en aval.
Dans les établissements de soins de santé, l’oxygène doit être fourni à un débit adapté au patient et à l’équipement de traitement. Les débitmètres et régulateurs de précision intégrés peuvent aider à fournir de l'oxygène avec précision pour répondre aux exigences cliniques, mais ces fonctions ne doivent pas être attribuées au robinet de la bouteille à moins qu'elles ne soient spécifiquement incluses dans la conception du produit.
Dans les applications industrielles, l'oxygène peut être utilisé pour le découpage, le soudage, l'assistance à la combustion, les processus d'oxydation ou les opérations de laboratoire. Le contrôle du débit reste important, même si la précision requise et la méthode de contrôle dépendent de l'équipement et du processus.
Pour les gaz inertes tels que l'azote, l'hélium ou le CO₂, la régulation du débit reste importante mais est généralement moins critique que dans les scénarios d'oxygénothérapie. Néanmoins, un débit incorrect peut toujours affecter la qualité du soudage, les résultats de laboratoire, la stabilité de la pression ou l'efficacité de la production.
Exigences de pureté, de nettoyage et d’étanchéité
La pureté de l'oxygène dépend de la source de gaz, de la bouteille, du processus de remplissage, de la vanne, du régulateur, du tuyau et de l'équipement connecté. La vanne doit assurer une étanchéité efficace et ne doit pas introduire de contaminants dans le trajet du gaz.
Les composants du service d'oxygène nécessitent un nettoyage et une manipulation soigneux. Les lubrifiants, les particules métalliques, la poussière et les résidus organiques peuvent créer des risques pour la sécurité lorsqu'ils sont exposés à de l'oxygène sous pression. Seuls les matériaux et produits d’entretien approuvés pour le service d’oxygène prévu doivent être utilisés.
Les vannes pour l'azote, l'argon, l'hélium ou le dioxyde de carbone doivent également empêcher les fuites et la contamination, mais leurs exigences en matière de nettoyage et de matériaux peuvent différer selon le gaz et l'application. Cela ne signifie pas que les autres vannes à gaz n'ont aucune exigence de sécurité ; cela signifie que chaque service de gaz doit être évalué en fonction de ses propres risques et conditions d'exploitation.
Normes et certifications
Les robinets des bouteilles d'oxygène gazeux peuvent être fabriqués conformément aux normes nationales ou internationales, mais leur conformité doit toujours être vérifiée pour le modèle et le marché spécifiques.
La vanne de bouteille d'oxygène QF-7D2 de SiAN est répertoriée selon la norme de production GB15382-2009. Son modèle QF-21A est également répertorié pour le service O₂/Air/N₂ avec une pression de service de 15 MPa, des filetages d'entrée et de sortie spécifiques, une gamme de dispositifs de sécurité spécifique au modèle et GB15382-2009.
Ces spécifications ne s'appliquent pas automatiquement à chaque valve à oxygène fournie par le fabricant. Les documents de certification et de conformité doivent être vérifiés par rapport au modèle exact du produit, à sa configuration, à sa pression nominale, à sa connexion et à son application prévue.
Les systèmes d'oxygène médical peuvent également nécessiter des approbations ou une documentation supplémentaires en fonction du pays, de l'établissement de santé, de la norme de la bouteille et du raccordement de l'équipement. Les acheteurs doivent demander la fiche technique, le dessin technique, les instructions d'installation, le rapport de test, la déclaration de conformité, les informations sur la température de fonctionnement et la certification applicable avant l'achat.
Comment sélectionner la bonne valve de bouteille d’oxygène
La première étape consiste à identifier le service de gaz et l’application. Confirmez si la vanne sera utilisée pour l'oxygène industriel, l'oxygène médical, l'air enrichi en oxygène ou une application combinée O₂/Air/N₂.
Ensuite, vérifiez le filetage du col du cylindre, le raccord de sortie, la pression de service, le diamètre nominal, le type de vanne et le sens d'installation. Ces détails doivent correspondre à la bouteille et au régulateur en aval. La similarité visuelle n'est pas suffisante pour confirmer la compatibilité.
Le matériau, les composants d'étanchéité, les exigences de nettoyage à l'oxygène, la fonction de pression résiduelle, le dispositif de sécurité et la plage de température de fonctionnement doivent ensuite être examinés. Si la vanne est utilisée dans un système médical ou de haute pureté, la propreté et la documentation requises doivent être confirmées avant de commander.

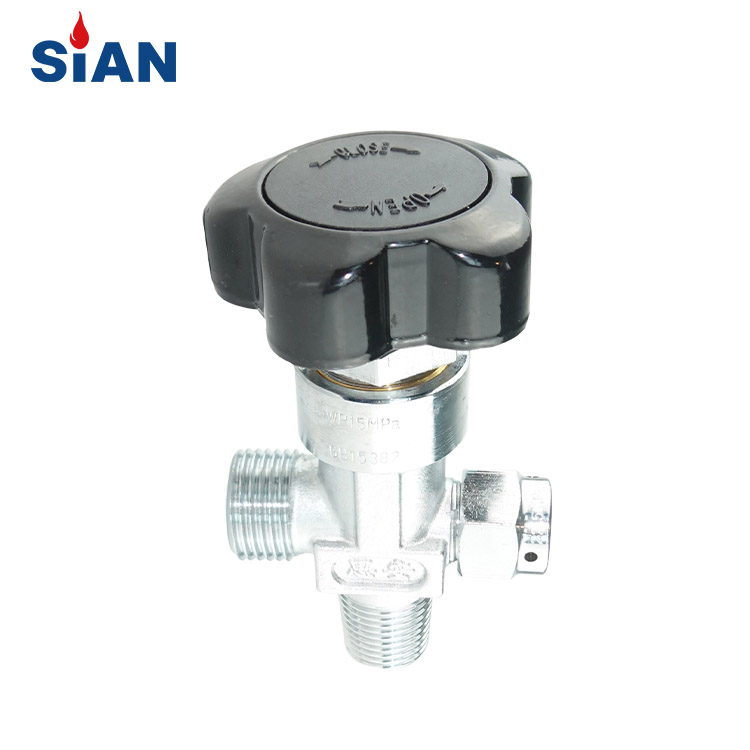

Une autre configuration de vannes de bouteille d'oxygène et d'azote SiAN pour les applications industrielles de bouteilles de gaz.
Une vanne appropriée est celle qui correspond à l'ensemble du système de gaz. Choisir un modèle uniquement parce qu'il possède le filetage ou la pression nominale corrects peut néanmoins créer des problèmes si le service de gaz, le matériau d'étanchéité ou la portée de la certification ne conviennent pas.
Installation et entretien
Les vannes à oxygène doivent être installées par un personnel qualifié en suivant les instructions du fabricant. Avant l'installation, inspectez la vanne, le raccord du cylindre, les filetages, les joints et la sortie pour déceler tout dommage ou contamination.
N'utilisez pas de lubrifiants à base d'huile, de produits d'étanchéité non approuvés ou de raccords incompatibles. Évitez les chocs, les serrages excessifs, les modifications non autorisées et l'ouverture rapide et incontrôlée de la vanne. Le système de gaz doit être testé pour détecter les fuites après l'installation.
Les bouteilles doivent être sécurisées et stockées dans un endroit approprié et ventilé, à l'écart de la chaleur, des étincelles, de l'huile, de la graisse et des matériaux combustibles. Si une vanne devient difficile à utiliser, présente des dommages visibles ou échoue à un test de fuite, elle doit être mise hors service et inspectée par un personnel qualifié.
Solutions de vannes pour bouteilles d'oxygène gazeux SiAN
SiAN, exploitée par Ningbo Fuhua Valve Co., Ltd., fournit des vannes pour bouteilles de gaz industrielles, des vannes pour gaz médicaux et des produits connexes. C'est officiel Gamme de vannes pour bouteilles O₂/Air/N₂ comprend des configurations de vannes à aiguille, à membrane, à connexion axiale et autres.
Les spécifications du produit varient selon le modèle. Les clients doivent fournir le type de gaz, la norme de la bouteille, la pression de service, le filetage d'entrée, le raccordement de sortie, la température, l'application et les documents de sécurité ou de certification requis afin que la configuration correcte puisse être confirmée.
Foire aux questions
Une vanne pour l'azote ou l'argon peut-elle être utilisée pour l'oxygène ?
Pas automatiquement. La vanne doit être vérifiée pour le service d'oxygène, y compris ses matériaux, son état de nettoyage, ses composants d'étanchéité, sa pression nominale et la documentation applicable.
Toutes les valves des bouteilles d’oxygène incluent-elles une valve de pression résiduelle ?
Non. Les fonctions de pression résiduelle sont spécifiques au modèle et doivent être confirmées dans la fiche technique du produit.
La valve de la bouteille d’oxygène contrôle-t-elle le débit final ?
Habituellement, le robinet de la bouteille assure l'arrêt et l'isolation du gaz, tandis qu'un régulateur, un débitmètre ou un dispositif de contrôle en aval gère la pression et le débit de livraison finaux.
Quelle pression nominale doit avoir une valve à oxygène ?
La pression nominale correcte dépend de la bouteille, du modèle de vanne, des exigences locales et de l'application. Par exemple, SiAN répertorie certains modèles O₂/Air/N₂ à 15 MPa, mais cette valeur ne doit pas être appliquée à toutes les valves à oxygène.
Conclusion
Les vannes des bouteilles d'oxygène diffèrent des autres vannes des bouteilles de gaz car le service d'oxygène nécessite un contrôle minutieux de la pression, des matériaux, de la propreté, de l'étanchéité et du risque de contamination. L'oxygène favorise la combustion, c'est pourquoi la vanne et les composants connectés doivent être adaptés au service prévu et manipulés correctement.
Le choix correct dépend de la configuration complète, y compris le gaz, la bouteille, la pression, les connexions, le régulateur, l'environnement d'exploitation, les fonctions de sécurité et les documents de certification. Visite Vannes SiAN pour explorer les solutions de vannes de bouteilles d'oxygène et demander des informations techniques spécifiques au modèle pour votre application.
