Le dioxyde de carbone est utilisé dans toute une brasserie moderne, mais il n'est pas fourni directement à la bière depuis une bouteille. Dans un système typique, le CO₂ traverse une bouteille ou une vanne de stockage en vrac, un régulateur, des canalisations de distribution, un équipement de contrôle de pression et parfois des capteurs ou des contrôleurs automatisés avant d'atteindre une cuve de fermentation, une cuve de conditionnement, une ligne de mise en fût ou une machine de remplissage.
Ce chemin d’approvisionnement complet détermine le degré de sécurité et de cohérence avec lequel le gaz peut être utilisé. La vanne CO₂ est un point de connexion et d'isolement important, mais elle ne remplace pas le régulateur ou l'équipement de contrôle du processus qui gère la pression finale délivrée à la bière.
À mesure que les brasseries augmentent leur production et introduisent davantage d'équipements automatisés, la sélection des vannes doit être basée sur le système de gaz réel plutôt que sur le seul nom de la vanne. La pression nominale, le raccordement du cylindre, le filetage de sortie, les matériaux d'étanchéité, la température, les fonctions de sécurité et la documentation doivent tous être vérifiés avant l'installation.

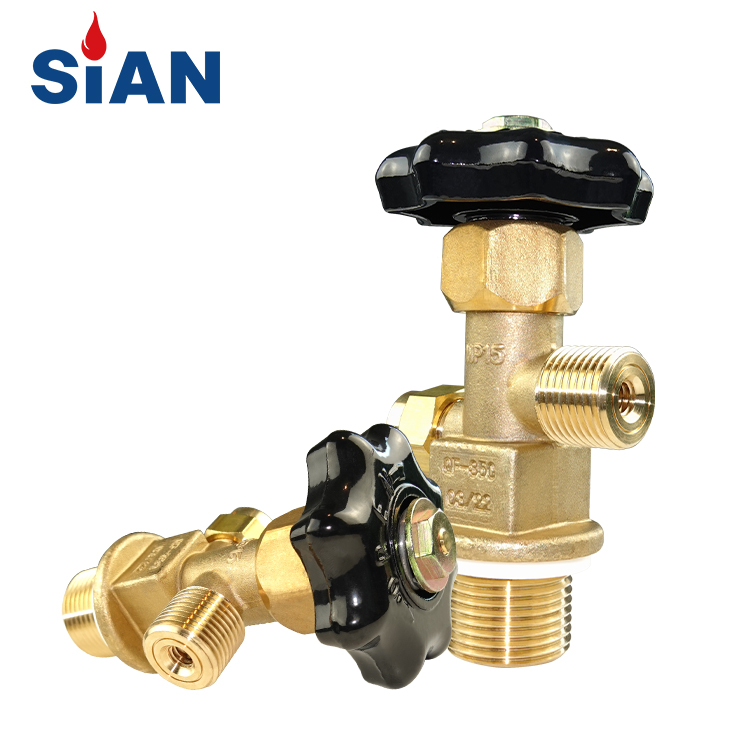

Vanne industrielle pour bouteille de gaz CO₂ de Vannes SiAN.
Où le CO₂ est utilisé dans une brasserie
Carbonatation et conditionnement
L’utilisation la plus visible du CO₂ est la carbonatation de la bière. Après la fermentation, la bière est souvent conditionnée et refroidie avant ou pendant la carbonatation. Le CO₂ se dissout plus facilement dans la bière froide, donc la température, la pression, le temps de contact et la composition de la bière affectent tous le résultat final.
Le niveau de carbonatation requis varie selon le style de bière et la méthode de production. Un excès de gaz peut créer une mousse indésirable et une sensation en bouche trop piquante, tandis qu'une carbonatation insuffisante peut laisser la bière plate. Des résultats cohérents dépendent du système de carbonatation complet, y compris la source de gaz, le régulateur, le capteur de pression, le réservoir, le diffuseur et les paramètres de contrôle.
Un robinet de bouteille prend en charge ce processus en fournissant une méthode sécurisée d'ouverture ou d'isolation de l'alimentation en gaz. Le régulateur et l'équipement de contrôle en aval déterminent ensuite la quantité de CO₂ qui entre dans le récipient.
Pression de refoulement du réservoir
Le CO₂ peut être utilisé pour maintenir une pression de refoulement contrôlée dans les réservoirs de stockage, de conditionnement ou de service. Une pression de refoulement stable peut aider à protéger la bière de l’exposition à l’oxygène et à favoriser un transfert contrôlé entre les récipients.
La pression utilisée dans un réservoir de brasserie est normalement bien inférieure à la pression nominale de la vanne installée sur la bouteille de CO₂. Ce sont deux spécifications différentes. Le robinet de la bouteille doit gérer en toute sécurité les conditions nominales de la bouteille, tandis que le régulateur et le système de traitement contrôlent la pression inférieure requise par le réservoir.
Cette distinction est importante lors de la sélection des composants. Une vanne de bouteille haute pression ne doit pas être utilisée comme substitut à un régulateur basse pression, et une vanne de procédé en aval ne doit pas être connectée directement à une bouteille haute pression sans équipement de réduction de pression approprié.
Purge des réservoirs et transfert de bière
Avant que la bière ne soit transférée dans un réservoir, un fût, une bouteille ou une canette, les brasseries peuvent utiliser du CO₂ pour purger l'air du récipient de réception. Réduire l’exposition à l’oxygène peut aider à protéger la saveur et la stabilité du stockage.
Le CO₂ est également utilisé pour pousser la bière entre les récipients et faciliter le remplissage à contre-pression. Au cours de ces opérations, la vanne doit fournir une fermeture fiable et maintenir une connexion sécurisée pendant que le régulateur, le tuyau, les raccords et l'équipement de remplissage gèrent les conditions de fonctionnement requises.
La bonne disposition dépend de l’équipement et du processus de la brasserie. Un petit système de mise en fût, un réservoir de cave et une ligne de remplissage à grande vitesse peuvent nécessiter différentes configurations de vannes et de contrôle.
Comprendre les différents composants d'un système de gaz CO₂
Un système de gaz de brasserie peut contenir plusieurs composants qui remplissent différentes fonctions. Le robinet de la bouteille contrôle l'accès au gaz stocké dans la bouteille et permet d'isoler l'alimentation. C'est également le point de connexion entre la bouteille et le régulateur ou le flexible haute pression.
Le régulateur réduit la pression de la bouteille à la pression de fonctionnement requise par l'équipement de la brasserie. Il peut comprendre un ou plusieurs manomètres et peut fournir une pression contrôlée au réservoir ou au collecteur de distribution.
Une vanne de contrôle de débit ajuste ou isole le mouvement du gaz dans une conduite spécifique. Selon le système, cette fonction peut être manuelle ou reliée à un actionneur. Des capteurs mesurent la pression ou le débit, tandis qu'un contrôleur peut ajuster le système en fonction des conditions programmées.
Garder ces fonctions séparées permet d’éviter une sélection incorrecte des produits. Un robinet de bouteille de CO₂ peut convenir au stockage et à l'isolation du gaz, mais il se peut qu'il ne fournisse pas le contrôle précis requis pour la carbonatation. Ce contrôle provient normalement du régulateur et des équipements en aval.
Que vérifier lors de la sélection d'une vanne CO₂ de brasserie
Service de pression et de gaz
La vanne doit être conçue pour le CO₂ et adaptée aux conditions de pression de la bouteille ou de l'équipement où elle sera installée. Les listes officielles de produits CO₂ de SiAN montrent que différents modèles ont des spécifications de pression de service différentes, notamment 15 MPa, 20 MPa, 200 bars et 250 bars.
Ces chiffres s'appliquent à des modèles et configurations spécifiques. Ils ne doivent pas être traités comme une pression nominale universelle pour toutes les vannes CO₂. La bouteille, la vanne, le régulateur, le tuyau et l'équipement en aval doivent être vérifiés comme un seul système connecté.
Filetage du cylindre et connexion de sortie
La compatibilité des connexions est tout aussi importante que la pression nominale. Avant de commander, vérifiez le filetage du col du cylindre, le filetage de sortie, la norme de connexion, le diamètre nominal et le sens d'installation.
Deux vannes peuvent se ressembler si elles utilisent des spécifications de filetage différentes. Une connexion incorrecte peut endommager le cylindre, créer des fuites ou empêcher la vanne de fermer correctement. La vanne doit toujours être adaptée à la bouteille et au régulateur réellement utilisés par la brasserie.
Matériaux et composants d'étanchéité
Les matériaux doivent être adaptés au gaz, à la pression, à la température et à l'environnement de travail. Selon le modèle, les vannes CO₂ peuvent utiliser des composants en laiton, en acier inoxydable ou en alliage d'aluminium. Les matériaux d'étanchéité et le traitement de surface doivent être vérifiés dans la documentation du produit.
Les brasseries ne doivent pas automatiquement supposer que chaque vanne CO₂ industrielle satisfait à toutes les exigences sanitaires ou de pureté du gaz. Si la vanne est utilisée dans une partie du système susceptible d'affecter la qualité du produit, le matériau, la propreté, la qualité du gaz, les composants d'étanchéité et les approbations applicables doivent être confirmés auprès du fournisseur.
Fonctions de sécurité et documentation
Certains modèles de vannes CO₂ peuvent inclure un dispositif de sécurité ou un composant de décompression, tandis que d'autres peuvent fournir uniquement des fonctions d'arrêt et de connexion. Ces fonctionnalités dépendent de la conception spécifique.
Par exemple, celui de SiAN 08-805-799 Vanne de bouteille de CO₂ est répertorié avec une pression de service de 20 MPa et un dispositif de sécurité de 25 MPa. La page produit identifie également une plage de températures de fonctionnement spécifique et une certification TPED. Ces détails s'appliquent uniquement à ce modèle et ne doivent pas être étendus à l'ensemble de la catégorie de produits.

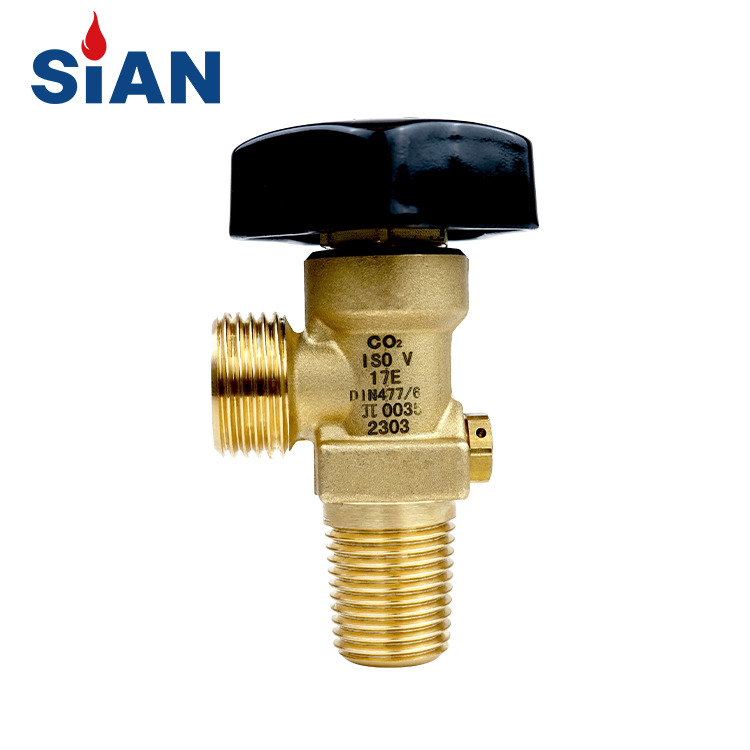

Exemple de produit de vanne CO₂ de la gamme de produits officielle de SiAN.
Améliorer le contrôle de la carbonatation et l’efficacité du gaz
Une carbonatation constante dépend du maintien de la relation entre la température de la bière, la pression du réservoir, le débit de gaz et le temps de contact. Une vanne contribue en fournissant une isolation et une distribution de gaz fiables, mais le résultat final du contrôle dépend de la disposition complète de l'équipement.
Dans les grandes brasseries, des capteurs de pression et des contrôleurs numériques peuvent surveiller l’état des réservoirs en temps réel. Le système de commande peut ensuite ajuster un régulateur, une vanne actionnée ou une alimentation en gaz en fonction de la pression mesurée. Ce type d'automatisation doit être confirmé en fonction de la conception réelle du système ; il ne faut pas supposer que chaque robinet de bouteille de CO₂ comprend une commande automatique.
Une sélection correcte des composants peut également réduire les pertes inutiles de CO₂. Les fuites, les purges excessives, les réglages de pression inadaptés, les joints endommagés et les mauvais raccords de tuyaux sont des sources courantes de déchets. Un contrôle régulier et un réglage correct sont donc aussi importants que la vanne elle-même.
Considérations relatives à l'installation et à la maintenance
Les vannes CO₂ doivent être installées par du personnel qualifié en suivant les instructions du fabricant. Avant l'installation, inspectez le corps de la vanne, les filetages, les joints, le volant et le raccord de sortie. Ne forcez pas pour connecter un raccord incompatible et ne modifiez pas la vanne sans l’accord du fabricant.
Après l'installation, la conduite de gaz complète doit être vérifiée pour détecter toute fuite. Les bouteilles doivent être correctement sécurisées et la brasserie doit assurer une ventilation adéquate et une surveillance du CO₂ dans les zones fermées. Le CO₂ étant incolore et inodore, une fuite peut ne pas être détectée sans mesures de détection et de ventilation appropriées.
L'entretien doit inclure la vérification de la corrosion, des joints endommagés, des raccords desserrés, du comportement anormal de la pression et des difficultés à faire fonctionner la vanne. Une vanne qui échoue à un test de fuite ou présente des dommages visibles doit être mise hors service et évaluée par un personnel qualifié.
Solutions de vannes SiAN CO₂
SiAN, exploitée par Ningbo Fuhua Valve Co., Ltd., fournit des vannes pour bouteilles de gaz industrielles et des produits de contrôle du gaz associés. Sa gamme de produits officielle comprend Vannes de bouteilles de CO₂, Vannes pour bouteilles de CO₂, et des vannes de maintien de pression CO₂.
Pour les projets de brasserie, les clients doivent fournir le type de bouteille, la pression de service, les exigences de connexion, la méthode d'alimentation en gaz, les conditions de température et l'environnement d'installation prévu. SiAN peut alors confirmer le modèle de produit approprié et fournir les informations techniques pertinentes.
Foire aux questions
Une vanne de bouteille de CO₂ est-elle la même chose qu'une vanne de contrôle de carbonatation ?
Non. Un robinet de bouteille contrôle normalement l’accès au gaz stocké et assure l’arrêt. Le contrôle de la carbonatation dépend généralement du régulateur, du capteur de pression, de l'équipement de contrôle du débit et de la configuration du réservoir.
Une vanne CO₂ haute pression peut-elle être connectée directement à un réservoir de bière ?
Pas normalement. Un système de réduction et de contrôle de pression approprié est requis entre le cylindre haute pression et l'équipement de brasserie à basse pression.
Quelle pression nominale doit avoir une vanne CO₂ de brasserie ?
La valeur nominale correcte dépend du modèle de bouteille et de vanne. SiAN répertorie différentes configurations de vannes CO₂ avec différentes spécifications de pression, la documentation exacte du modèle doit donc être vérifiée avant l'achat.
Quelles informations une brasserie doit-elle fournir au fournisseur de vannes ?
Le fournisseur doit recevoir la source de CO₂, le type de bouteille, la pression de service, les connexions d'entrée et de sortie, la température de fonctionnement, l'environnement d'installation, les exigences de sécurité et si un contrôle manuel ou automatisé est requis.
Conclusion
Dans le secteur du brassage, le contrôle du CO₂ est une tâche au niveau du système. Le robinet de la bouteille, le régulateur, l'équipement de contrôle de pression, les capteurs, la tuyauterie et l'équipement de remplissage doivent fonctionner ensemble pour assurer une distribution de gaz stable et sûre.
Une vanne CO₂ correctement sélectionnée permet une isolation fiable, des connexions sécurisées et un fonctionnement sûr pendant la carbonatation, la purge du réservoir, le transfert de la bière et le conditionnement. Avant de commander, les brasseries doivent confirmer la pression nominale exacte, les spécifications de connexion, les matériaux, les composants d'étanchéité, les fonctions de sécurité, les documents techniques et la portée de la certification pour le modèle sélectionné.
Visite Vannes SiAN pour revoir sa gamme de vannes CO₂ et contacter le fournisseur pour obtenir des recommandations spécifiques au modèle en fonction de votre système de gaz de brasserie.
